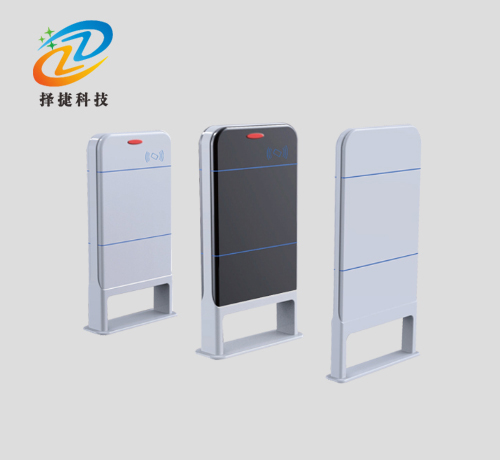

高頻無障礙通道門
通道寬度：70-120cm
支持協議：ISO15693/ISO18000-3
工作頻率：13.56MHz
通信接口：以太網口和RS232接口
應用場景：會議簽到、會展活動、企業年會、大型工廠企業門禁考勤等等...
支持協議：ISO15693/ISO18000-3
工作頻率：13.56MHz
通信接口：以太網口和RS232接口
應用場景：會議簽到、會展活動、企業年會、大型工廠企業門禁考勤等等...
標準配置
技術參數 |
|

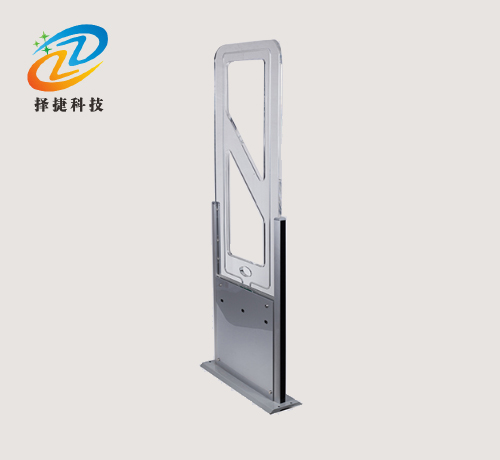

| 1.名稱：高頻圖書館安全門 ZJ-TDM10 | |
| 完全自主知識產權設計，充分支持符合ISO/IEC 15693協議各主流電子標簽（TI、PHILIPS、ST、INF INEON、FUJITSU等等）的全方向檢測 | |
| 透明亞克力材質，環境適應性強 | |
| 通道寬度可達90cm（通道寬度與使用的標簽及使用環境相關） | |
| 低功耗設計，射頻輸出功率4W以上 | |
| 兩路紅外運動傳感器支持判斷運動方向和人數統計 | |
| 支持EAS和AFI兩種安全檢測模式 | |
| 支持單通道獨立工作和多通道并列工作 | |
| 支持RS232/RS485/TCP/IP接口（選配） | |
| 支持設備遠程集中配置管理 | |
| 支持二次開發和客戶定制 | |
| ZJ-TDM10采用先進的單扇門獨立設計， 每扇門包括全向天線陣、大功率讀寫器、控制器、紅外運動檢測單元、功率分配器、多路器、電源及通訊接口等。ZJ-TDM10單扇門可獨立工作， 雙扇門可實現單通道運作，多扇門并列（最多8扇門并列）可實現多通道協同運作 | |
| ZJ-TDM10附件包括交流電源線、同步數據線、同步射頻線以及串口通訊電纜線 | |
| 2.名稱：高頻家校通無障礙門 ZJ-TDM11 | |
| 完全自主知識產權設計，充分支持符合ISO/IEC 15693協議各主流電子標簽（TI、PHILIPS、ST、INF INEIN、FUJITSU等等） | |
| 支持多通道無縫級聯工作 | |
| 采用金屬屏蔽設計，抗干擾能力強 | |
| 低功耗設計，24v低壓供電，安全可靠 | |
| 兩路紅外判斷運動方向 | |
| 支持28600條信息存儲容量 | |
| 可配置報警設置 | |
| 支持RS485、TCP/IP接口 | |
| ZJ-TDM11包括3種類型，分別為L(zhǎng)型、R型、和M型 | |
| L型和R型通常放置在通道陣列的兩端，單獨的L型和R型可以支持單通道應用，構建多通道應用，需要在L型和R型中間出入M型設備，M型設備可以看作是L型和R型的無縫集成 | |
| ZJ-TDM11附件包括獨立24v電源箱、RS485配置線、220VAC電源線以及其他通訊和連接電纜 | |

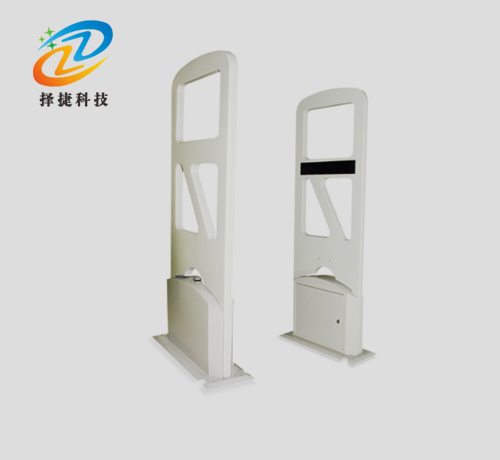

| 3.名稱：高頻會議簽到通道門ZJ-TDM12 | |
| 完全自主知識產權設計，充分支持ISO/IEC15693、NXP、EPC、NXP、UID、HF、EPC協議電子標簽 | |
| 先進的標簽碰撞處理算法，高識讀率 | |
| 典型主副天線通道寬度120cm | |
| 內置4路紅外檢測，識別運動方向，并可防尾隨 | |
| 低功耗設計，射頻輸出功率4W以上 | |
| 近30000條信息存儲容量 | |
| 配置多種報警設置 | |
| 支持標簽EAS功能 | |
| 提供標準RS232、RS485串行通訊接口以及RJ45(TCP/IP)網絡接口 | |
| 可接駁攝像頭、大屏幕顯示器/電視等輸出端，實現更為直觀的監控和管理 | |
| ZJ-TDM12包括主副通道天線各一只，主天線底箱座內置大功率電子標簽讀寫器、功率分配器、2路紅外接收組件(ZJ-TDM12有4路紅外接收組件）、系統控制板及接口板，副天線底箱座內置電源、2路紅外發射組件（ZJ-TDM12有4路紅外發射組件）及接口板 | |
| 附件包括交流電源線、主副天線電源連接線、主副天線射頻電纜線及串行通訊線 | |
| 4.名稱：高頻會議簽到無障礙通道 ZJ-TDM13 | |
| 工作頻率 | 13.56MHz |
| 支持標準 | ISO15693/ISO18000-3 |
| 射頻功率 | 3-8W（可調） |
| 干擾檢測 | 設備具有噪音檢測功能，能檢測環境是否有電磁干擾 |
| 通信接口 | 以太網口和RS232接口 |
| 供電 | AC100-240v 50-60Hz |
| 優秀功率 | 32W（額定功率25W） |
| 外殼材質 | 亞克力好鈑金 |
| 防水 | 不支持 |
| 整體尺寸 | 1556*635*180mm |
| 外觀尺寸 | 1550*575*58mm |
| 底座尺寸 | 635*180mm |
| 重量 | 22公斤/片 |
| 通道寬度為70-120cm，用戶可根據自己的需求調整通道寬度 | |
| 集成紅外傳感器切割分析，可判斷帶卡人員或無帶卡人員的進出，能防止尾隨 | |
| 內置聲光報警提示功能 | |
| 設備大聲采用透明亞克力，美觀高檔 | |
