超高頻電子標簽分體機ZJ4000-4A
電源電壓：12V 工作頻率：840-960MHz
工作溫度：-20~+55℃ 貯藏溫度：-30~+70℃
規格尺寸：200*152*34mm
應用場景：物流、門禁系統、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。
標準配置
| 一、特點與優勢 | ||||||
| 完全自主知識產權設計； | ||||||
| 工作頻率840～960MHz（可以按不同國家或地區要求調整）； | ||||||

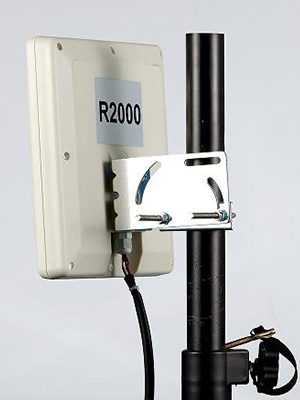

| 基于Impinj R2000讀寫引擎設計，充分支持符合EPC CLASS1 G2、ISO18000-6C標準的電子標簽； | ||||||
| 以廣譜跳頻（FHSS）或定頻發射方式工作，支持RSSI功能，峰值標簽巡查速度大于700次/秒； | ||||||
| 輸出功率達至30dBm（可調）； | ||||||
| 支持4個外接SMA天線接口； | ||||||
| 支持應答工作模式和實時巡查工作模式； | ||||||
| 標簽緩存容量：1000張@最長96bitsEPC； | ||||||
| 支持EPC和TID兩種防沖突模式； | ||||||
| 低功耗設計，單＋8-25V電源供電； | ||||||
| 支持RS232通訊接口； | ||||||
| 提供動態連接庫（DLL）及演示軟件源代碼，支持二次開發； | ||||||
|
精致小巧設計，滿足多種應用場合需求。在不同國家或地區標準和不同的環境下，本讀卡器的參數和功能 可能存在差別，恕不作另行通知。 |
||||||
| 二、電特性 | ||||||
| 極限參數 | ||||||
| 項目 | 符號 | 數值 | 單位 | |||
| 電源電壓 | VCC | 12 | V | |||
| 工作溫度 | TOPR | -20～+55 | ℃ | |||
| 貯藏溫度 | TSTR | -30～+70 | ℃ | |||
| 規格（除特別說明，所示規格取自TA＝25℃及VCC＝+12V工作條件下） | ||||||
| 項目 | 符號 | 最小 | 典型 | 優秀 | 單位 | |
| 電源電壓 | VCC | 8 | 12 | 25 | V | |
| 工作電流 | IC | 0.5 | 1.2 | A | ||
| 工作頻率 | FREQ | 840 |
860~868 902~928 |
960 | MHz | |
| 尺寸 | L x W x H | 200 x152 x34 | mm | |||
| 1.電源接口DC JACK | ||||||
| 序號 | 符號 | 描述 | ||||
| Central | PWR | 正12V電源 | ||||
| Outer | GND | 地 | ||||
| 2.串行通訊接口RS232 （DB5 Female） | ||||||
| 序號 | 符號 | 描述 | ||||
| 1 | VCC | 電源 | ||||
| 2 | GND | 地 | ||||
| 3 | TXD | 串行通訊數據輸出 | ||||
| 4 | RXD | 串行通訊數據輸入 | ||||
| 5 | GND | 地 | ||||
| 3.SMA天線接口 ANT1~ANT8 | ||||||
| 4.可選天線 | ||||||
 |
 |
|||||

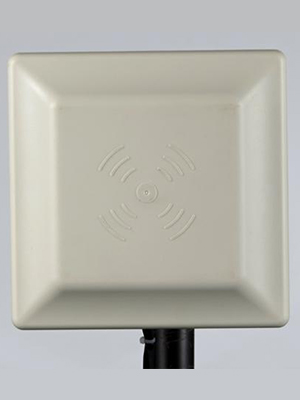

| （1）UHF圓極化5Db天線(860mhz-960mhz），讀距3-10米，是天線饋線長度而定。 | ||||||
 |
 |
|||||

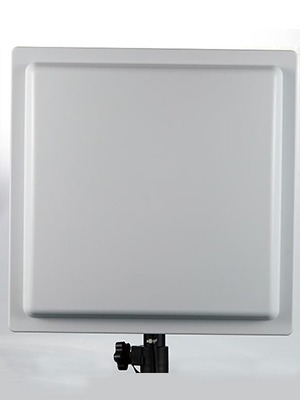

| （2）UHF線極化12Db天線(902mhz-960mhz），（圓極化可選），讀距10-35米，是天線饋線長度而定。 | ||||||
