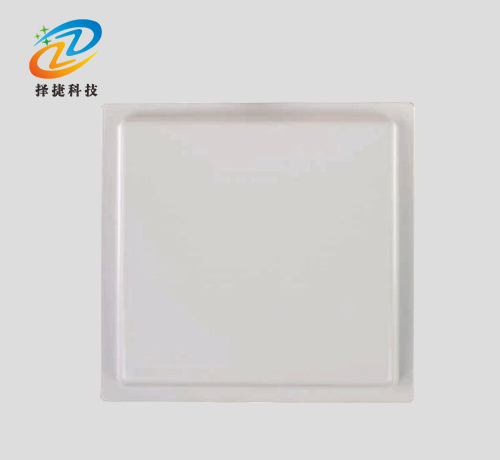

超高頻一體機ZJ501-12DBI
電源電壓：16V 工作頻率：860-960MHz
工作溫度：-10~+55℃ 儲藏溫度：-20~+75℃
讀取距離：20m 規格尺寸：450*450*75mm
應用場景：物流、門禁系統、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統
標準配置
| 一、技術參數 | ||||||
| 工作頻率：860-960MHz | ||||||
| 電源電壓：16V | ||||||
| 輸出功率：30dBm(可調） | ||||||
| 工作溫度：-10~+55℃ | ||||||
| 儲藏溫度：-20~+75℃ | ||||||
| 讀取距離：20m | ||||||
| 工作電流：450-1500mA | ||||||
| 接 口：支持RS232、RS485、韋根等多種用戶接口。可選配TCPIP網絡接口。 | ||||||
| 規格尺寸：450*450*75mm | ||||||
| 重 量：3600g | ||||||
| 二、特點與優勢 | ||||||
| 完全自主知識產權設計 | ||||||
| 基于R2000設計，充分支持符合EPC CLASS1 G2標準的電子標簽，優異的多標簽防碰撞功能 | ||||||
| 工作頻率860～928MHz(可以按不同國家或地區要求調整) | ||||||
| 以廣譜跳頻(FHSS)或定頻發射方式工作 | ||||||
| 輸出功率達至30dBm（可調） | ||||||
| 內置12db線/i圓極化天線，典型讀取距離20米* | ||||||
| 支持自動方式、交互應答方式等多種工作模式 | ||||||
| 低功耗設計，單＋9V電源供電 | ||||||
| 支持RS232、RS485、韋根等多種用戶接口。可選配TCPIP網絡接口 | ||||||
| 有效距離與電子標簽及工作環境相關 | ||||||
| 三、電特性 | ||||||
| 規格（除特別說明，所示規格取自TA＝25℃及VCC＝+9V工作條件下） | ||||||
| 項目 | 符號 | 最小 | 典型 | 優秀 | 單位 | |
| 電源電壓 | VCC | 8 | 9 | 12 | V | |
| 工作電流 | IC | 450 | 1500 | mA | ||
| 工作頻率 | FREQ | 902 | 928 | MHz | ||
| 極限參數 | ||||||
| 項目 | 符號 | 數值 | 單位 | |||
| 電源電壓 | VCC | 16 | V | |||
| 工作溫度 | TOPR | -10~+55 | ℃ | |||
| 貯藏溫度 | TSTR | -20~+75 | ℃ | |||
| 接口 | ||||||
| 項目 | 描述 | |||||
| 紅 | +9V | |||||
| 黑 | GND | |||||
| 黃 | 韋根DATA0 | |||||
| 藍 | 韋根DATA1 | |||||
| 紫 | RS485 R+ | |||||
| 橙 | RS485 R- | |||||
| 棕 | GND | |||||
| 白 | RS232 RXD | |||||
| 綠 | RS232 TXD | |||||
| 灰 | 保留 | |||||
| 注：對于配置TCPIP網絡接口的型號RRU1881TCP，附加有一個標準RJ45網絡插口。 | ||||||
